In unserem Projekt ging es darum, die Erfassung und Auswertung von
Schwimmwettkampfergebnissen zu automatisieren. In der Ausgangssituation werden die
Wettkampfergebnisse bei Wettkämpfen mit Handzeitnahme handschriftlich erfasst und ausgewertet.
Das ist bei wechselnden Wettkämpfen im Minutentakt ein äußerst stressiges Unterfangen.
Vor allem die Übergabe der handschriftlichen Ergebnisse von den Zielrichtern und den Zeitnehmern
an den Auswerter sowie die Erfassung der handschriftlichen ausgewerteten Ergebnisse am Rechner
sollen dabei eingespart werden. Außerdem soll die Arbeit in der Auswertung wesentlich erleichtert
werden. Im Normalfall gibt es drei bis fünf Zielrichter, die bei jedem Schwimmlauf lediglich die
Reihenfolge des Einlaufs der Schwimmer erfassen. Das heißt, sie schreiben die Bahnnummern
derjenigen Schwimmer in der Reihenfolge auf, in der sie deren Zielanschlag gesehen bzw.
wahrgenommen haben. Es gibt immer eine ungerade Anzahl an Zielrichtern, damit im Notfall immer
ein Mehrheitsentscheid möglich ist. Für den Fall von unklaren Situationen nimmt auch der
Schiedsrichter den Zieleinlauf auf, der vom Auswerter erfragt werden kann.
Unsere Aufgabe war es jetzt, die in jedem Lauf mit den Positionen beschrifteten Zettel durch
Smartphones zu ersetzen. Hier soll es dann möglich sein, die Bahnen per Drag & Drop den jeweiligen
Positionen zuzuordnen.
Bei den Zeitnehmern soll die Stoppuhr durch einen „Drücker“ ersetzt werden, der ähnlich wie bei
einer Stoppuhr bei Zwischen- und Endzeiten betätigt werden soll. Das Drücken beim Start entfällt
hiermit dadurch, dass die mit den Drückern verbundenen „Kleincomputer“ direkt mit dem
elektronischen Startsignal der bereits vorhandenen Startanlage gespeist werden.

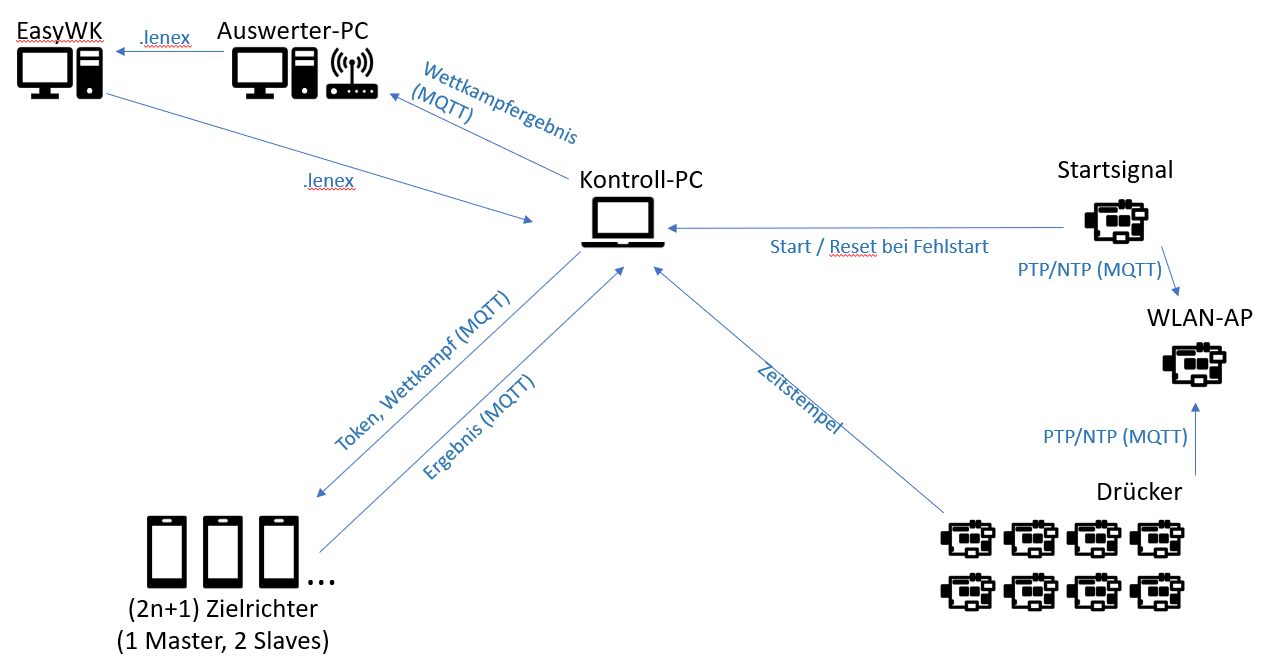

Zusätzlich soll ein PC mit einer kontrollierenden Funktionalität verwendet werden. Dieser empfängt
nach jedem Wettkampf das Resultat der Mini-PCs. Auf diesem soll zu sehen sein, welcher Lauf gerade
stattfindet, sowie welche bereits abgeschlossen sind und noch folgen. Außerdem soll es hier möglich
sein, Wettkämpfe vorzuziehen, zu beenden und auf Fehlstarts zu reagieren. Er stellt damit eine
Wettkampfübersicht und Kontrollinstanz dar. Zusätzlich werden vom Kontroll-PC die Platzierungen
der Zielrichter-App entgegengenommen. Nach dem Eintreffen sämtlicher Daten werden alle
benötigen Daten zur weiteren Verarbeitung an einen Auswerter-PC weitergeleitet.
Mit dem Auswerter-PC wird kontrolliert, ob die Reihenfolge der Zieleinläufe (Zielrichter) mit den
genommenen Zeiten übereinstimmt. Bei Diskrepanzen wird dem Auswerter (Aufgabe im
Kampfgericht) ein Vorschlag zur Zeitkorrektur unterbreitet, den er übernehmen oder manuell
nachbearbeiten kann. Die ausgewerteten Daten werden letztendlich an die Software „EasyWK“
übergeben, um das Protokoll erstellen und Urkunden drucken zu können.

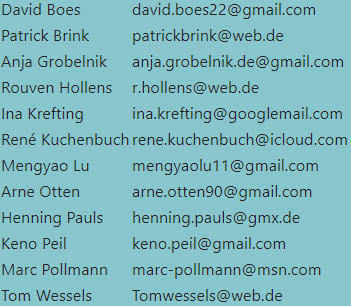

Team
Gruppe |
Teilnehmer |
Auswerter-App
|
David Boes
Mengyao Lu
Arne Otten
|
Kontrollrechner
|
Ina Krefting
Marc Pollmann
|
Lenex und Datenbank
|
René Kuchenbuch
|
Zeitmesssystem
|
Rouven Hollens
Keno Peil
|
Zielrichter-App
|
Anja Grobelnik
Patrick Brink
Henning Pauls
Tom Wessels
|
